記述日 2020/10/2
unity 2019.3.2

デバッグの視覚化1。ラベルの表示。ライン、ラベルの表示など

デバッグの視覚化って大事ですよね。そういうわけで少し研究。

今回はこの2点。



■オブジェクトにラベルの表示

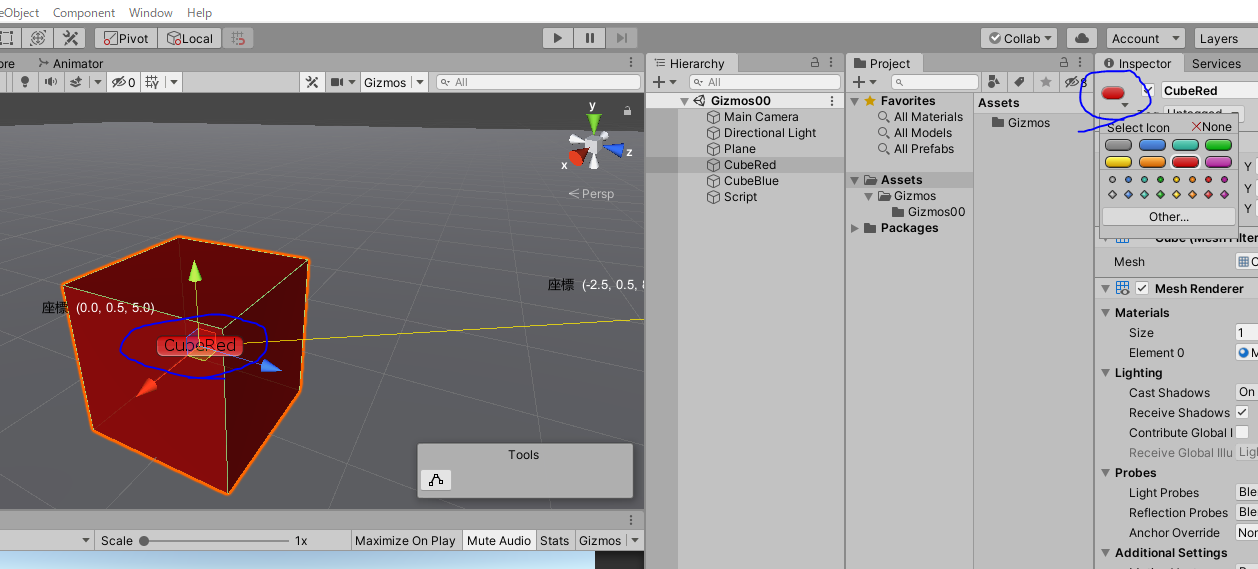

画像参考。インスペクタのラベルを選択するとシーンビューにラベルを表示できるようになります。



■ライン、文字の表示

Gizmos(Handles)でラインや文字を表示することができます。



プロジェクト

■Githubプロジェクト

GitHub - gamebox777/git_gamebox_public

Contribute to gamebox777/git_gamebox_pub…
github.com

今日の記事はGizmos00 シーンです。

githubから落としてシーンを開く事で確認できます。



ソースコード

ポイントとなるソースはこちら。

Gizmos00.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEditor;
using UnityEngine.Serialization;

public class Gizmos00 : MonoBehaviour
{
    public Transform CubeRedTransform;
    public Transform CubeBlueTransform;

    [SerializeField]
    private GUIStyle gUIStyle;

#if UNITY_EDITOR
    void OnDrawGizmos()
    {
        Handles.color = Color.yellow;
        Handles.DrawLine( CubeRedTransform.position , CubeBlueTransform.position);

        //赤いキューブの座標
        Handles.Label(CubeRedTransform.position + Vector3.back * 1.5f, $"座標 <color=#ffffff> {CubeRedTransform.position}</color>", gUIStyle);

        //青いキューブの座標
        Handles.Label(CubeBlueTransform.position + Vector3.back * 1.5f, $"座標 <color=#ffffff> {CubeBlueTransform.position}</color>", gUIStyle);
    }
#endif
}
